Bilder von GSM-Sendern, Aufbau der SXBD85

Mit dem roten Punkt fängt an, was mal ein stattlicher Antennenturm werden soll:
der Aufbau der SXBD85 (D2) bei Bruchsal-Untergrombach an der A5

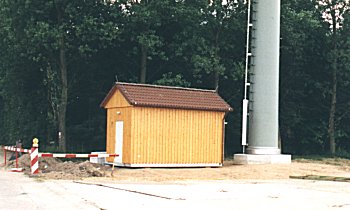

die Baugenehmigung ein neues Haus
Da das Fundament der Hütte noch nicht eingebuddelt ist, sieht man, daß das Holz nur Tarnung ist. Darunter verbirgt sich ein sehr stabiler Container...

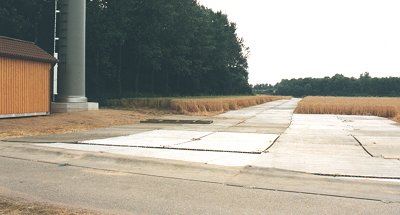

und der Flurschaden

Der zum Antransport der Turmteile mit Profilblechen abgedeckte Weg zur Autobahn, der extra zu diesem Zweck angelegt wurde, ist inzwischen wieder zugewachsen.
ein neuer Turm
Hier ist der frisch aufgestellte Turm, auf dem unteren Bild sind bereits die Antennen montiert

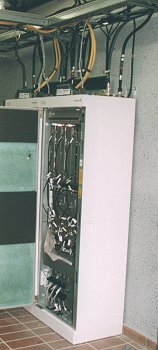

Hier sind verschiedene Aufnahmen der bereits in Betrieb gegangenen BTS. Es handelt sich hier um eine Ericsson RBS2202. Man erkennt die 2 BTS-Schränke, die Notstromversorgung mit den Batterien (ein 48V-System), die Details der Verkabelung unter dem Dach des Containers sowie die Richtfunkhardware.

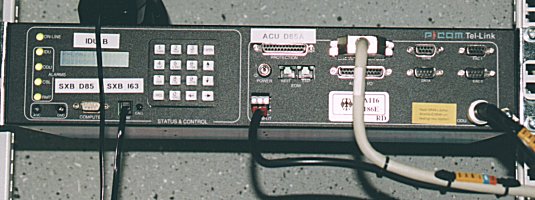

die Richtfunkhardware
die Richtfunkhardware

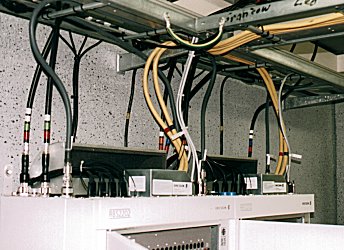

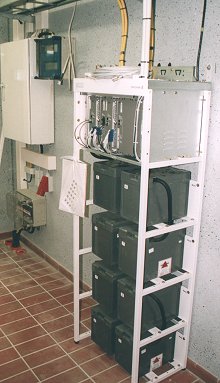

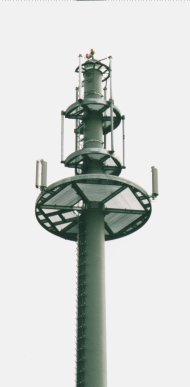

die Strahler sind montiert... die USV die BTS 3

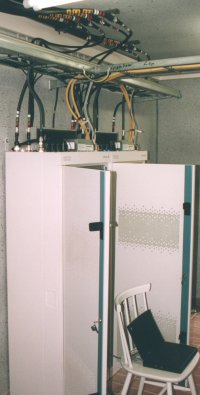

die BTS 2

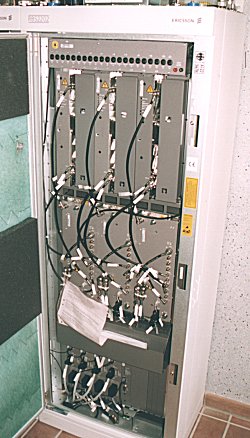

die BTS 4
