Basisstationshardware

Gelegentlich fragt mich mal einer, was genau das denn für Kisten seien, die da so rumstehen. Und um die Identifizierung einfacher zu gestalten, habe ich diese Galerie angefangen. Dort gibts, sortiert nach Hersteller jeweils ein Bild und ein paar Worte zu jeder Station. Der Punkt 'Netzbetreiber' bezieht sich darauf, welcher deutsche Netzbetreiber diese Hardware einsetzt. Wer Fehler findet oder Ergänzungen hat, solls bitte sagen.

Noch was neues: bei manchen Stationen, markiert durch den farbigen Hintergrund, geht die Tür auf, wenn man mit der Maus über das Bild fährt.


Die Galerie ist geordnet nach Herstellern:

  • Alcatel : Evolium (3 verschiedene)
  • Ericsson : BSC, 200, 2101, 2102, 2202, 2106, 2206, 2216, 3101, 3202, 3206
  • Huawei : BSC6000, BTS3036A, UAP3801
  • Nokia : BSC2i, BSC3i, RNC, FlexiBTS, TalkSite, UltraSite EDGE, UltraSite WCDMA, MetroSite
  • Nortel : BSC12002, BSC e3, S8000 indoor/outdoor, S8002, S12000, S18000indoor/outdoor, 12010/12020(iBTS)
  • Qualcomm : Flarion
  • Siemens : BS11, BS21, BS60, BS41, BS240, BS240xs, BS241, BS82, NB440, NB441, NB880

Alcatel Evolium
Hersteller: Alcatel
Bezeichnung: Evolium
Netzbetreiber: T-Mobile D
Sonstiges: je Schrank bis zu 4 TRX (?)
Alcatel Evolium
Hersteller: Alcatel
Bezeichnung: Evolium
Netzbetreiber: T-Mobile D
Sonstiges: so weit ich das verstehe, pro Schrank 1 eigenständige Station.
Niedrig, links daneben steht ein Siemens NB-440
Alcatel Evolium
Hersteller: Alcatel
Bezeichnung: Evolium
Netzbetreiber: T-Mobile D
Sonstiges:
Ericsson BSC
Hersteller: Ericsson
Bezeichnung: BSC
Netzbetreiber:
Sonstiges:

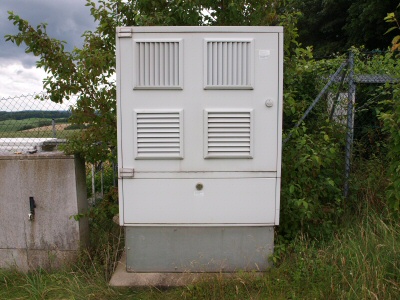

Ericsson RBS200 outdoor
Hersteller: Ericsson
Bezeichnung: RBS200
Netzbetreiber: Vodafone D
Sonstiges:
Ericsson RBS2101
Hersteller: Ericsson
Bezeichnung: RBS2101
Netzbetreiber: Vodafone D
Sonstiges: Mikrozelle. Kann 1 oder 2 TRX

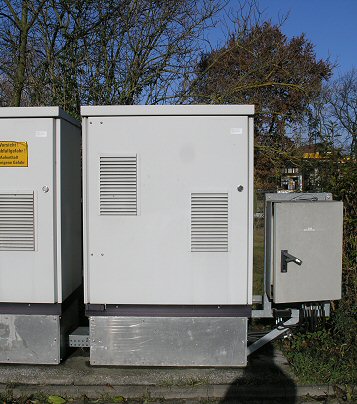

Ericsson RBS2102
Hersteller: Ericsson
Bezeichnung: RBS2102
Netzbetreiber: Vodafone D
Sonstiges: das ist die Outdoor-Variante der RBS2202. Max. 6 TRX
Ericsson RBS2202
Hersteller: Ericsson
Bezeichnung: RBS2202
Netzbetreiber: Vodafone D
Sonstiges: das ist die Indoor-Variante der RBS2102. Max. 6 TRX
Ericsson RBS2106 RBS3101
Hersteller: Ericsson
Bezeichnung: RBS2106 / RBS3101
Netzbetreiber: Vodafone D
Sonstiges: RBS2106 ist GSM, RBS3101 ist UMTS, beide sind äusserlich gleich. Die RBS2106 hat eine maximale Kapazität von 12 TRX.
Ericsson RBS2206
Hersteller: Ericsson
Bezeichnung: RBS2206
Netzbetreiber: Vodafone D
Sonstiges: GSM, die Outdoor-Variante heisst RBS2106. Maximal 12 TRX.
Ericsson RBS2216
Hersteller: Ericsson
Bezeichnung: RBS2216
Netzbetreiber: Vodafone D
Sonstiges: Maximal 12 TRX.
Ericsson RBS3202
Hersteller: Ericsson
Bezeichnung: RBS3202
Netzbetreiber: Vodafone D
Sonstiges: UMTS, die Outdoor-Variante heisst RBS3101
Ericsson RBS3206
Hersteller: Ericsson
Bezeichnung: RBS3206
Netzbetreiber: Vodafone D
Sonstiges: UMTS
Huawei BSC6000
Hersteller: Huawei
Bezeichnung: BSC6000
Netzbetreiber: O2 DE
Sonstiges: 2G und 3G, max. 2048 TRX
Huawei BTS3036A
Hersteller: Huawei
Bezeichnung: BTS3036A
Netzbetreiber: O2 DE
Sonstiges: GSM, max. 2/2/2
Huawei UAP3801 FemtoCell
Hersteller: Huawei
Bezeichnung: UAP3801
Netzbetreiber:
Sonstiges: UMTS FemtoCell für zuhause, Anbindung über DSL o.ä.
Nokia DX200 BSC
  Nokia DX200 BSC
Hersteller: Nokia
Bezeichnung: DX200 BSC2i
Netzbetreiber: O2 DE
Sonstiges: max. 3040 Erl und 512 TRX

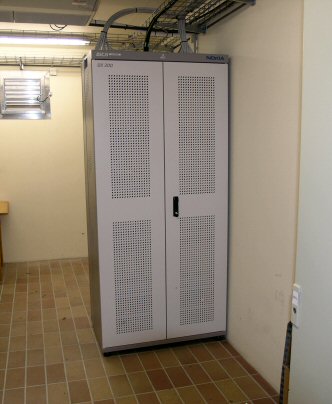

Nokia BSC3i DX200
Hersteller: Nokia
Bezeichnung: BSC3i DX200
Netzbetreiber: eplus, O2
Sonstiges:

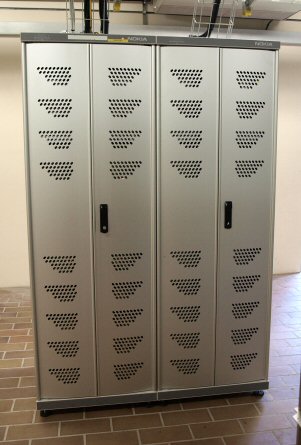

Nokia RNC
Hersteller: Nokia Siemens Networks
Bezeichnung: RNC
Netzbetreiber: O2 DE, Eplus
Sonstiges:
Nokia FlexiBTS
Hersteller: Nokia Siemens Networks
Bezeichnung: Flexi BTS
Netzbetreiber: eplus DE, O2 DE
Sonstiges: Die Module sind wetterfest und können auch outdoor stehen.
Nokia UltraSite EDGE outdoor
Hersteller: Nokia
Bezeichnung: UltraSite EDGE outdoor
Netzbetreiber: Eplus
Sonstiges: Die BTS ist der linke Schrank, Der Schrank rechts ist nicht von Nokia, sondern von B&W aus Oberhausen. Also so eine Art SSC.
Nokia Ultrasite EDGE outdoor
Hersteller: Nokia
Bezeichnung: UltraSite EDGE outdoor
Netzbetreiber: O2 DE
Sonstiges:
Nokia UltraSite EDGE indoor
Hersteller: Nokia
Bezeichnung: UltraSite EDGE indoor
Netzbetreiber: Eplus, O2 DE
Sonstiges:
Nokia UltraSite WCDMA outdoor
Hersteller: Nokia
Bezeichnung: UltraSite WCDMA Optima Compact outdoor 2.HW-Release
Netzbetreiber: Eplus
Sonstiges: UMTS
Nokia Utrasite WCDMA Supreme outdoor
Hersteller: Nokia
Bezeichnung: UltraSite WCDMA Optima Supreme outdoor
Netzbetreiber: O2 DE
Sonstiges: UMTS

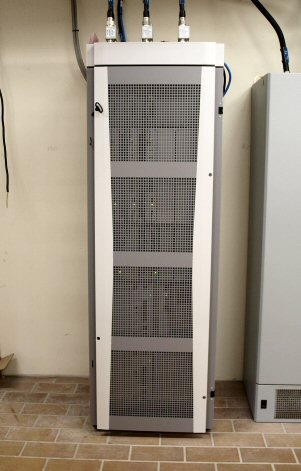

Nokia Ultrasite WCDMA Indoor
Hersteller: Nokia
Bezeichnung: Ultrasite WCDMA Indoor
Netzbetreiber: Eplus, O2
Sonstiges: 6 TRX (?) pro Schrank
Nokia MetroSite GSM
Hersteller: Nokia
Bezeichnung: MetroSite
Netzbetreiber: Eplus, O2
Sonstiges: GSM, in der EDGE-Version bis zu 4 TRX a 10W
Nokia BTS
Hersteller: Nokia
Bezeichnung: TalkSite CityTalk / DF12 Rooftop
Netzbetreiber: Eplus
Sonstiges: max. 10 TRX mit variabler Schrankanzahl
Nokia Talksite Intratalk
Hersteller: Nokia
Bezeichnung: TalkSite Intratalk
Netzbetreiber: Eplus
Sonstiges: GSM
Nortel BSC 12002
Hersteller: Nortel
Bezeichnung: BSC 12002
Netzbetreiber: O2 DE
Sonstiges:
Nortel BSC e3
Hersteller: Nortel
Bezeichnung: BSC 3000 (e3)
Netzbetreiber: O2 DE
Sonstiges: max. 3000 Erl / 1000 TRX / 500BTS
Nortel S12000 outdoor
Hersteller: Nortel
Bezeichnung: S12000 Outdoor
Netzbetreiber: O2 DE
Sonstiges: GSM, max. 12 TRX. Daneben als Vergleich eine iBTS2.

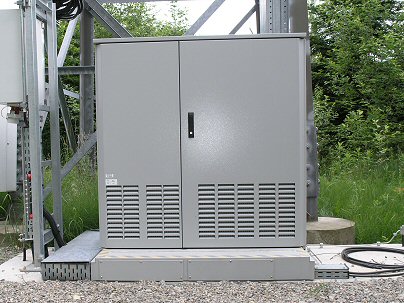

Nortel S18000 outdoor
Hersteller: Nortel
Bezeichnung: S18000 outdoor
Netzbetreiber: O2 DE
Sonstiges: Das ist die Outdoor-Variante der S18000. Sie steckt im gleichen Gehäuse wie die iBTS2. Maximal 18 TRX GSM oder 9 TRX GSM und gleichzeitig(!) 6 TRX UMTS.

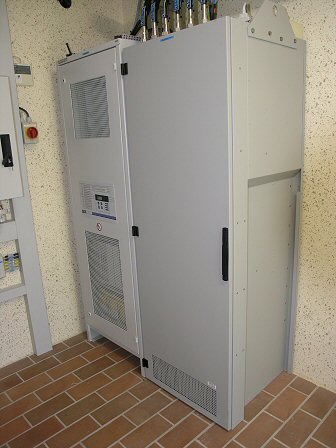

Nortel S18000 indoor
Hersteller: Nortel
Bezeichnung: S18000 Indoor
Netzbetreiber: O2 DE
Sonstiges: Kann Mischbestückung: Bis 18 TRX nur GSM oder 9 TRX GSM und gleichzeitig(!) 6 TRX UMTS.
Nortel S8000 outdoor
Hersteller: Nortel
Bezeichnung: S8000 Outdoor
Netzbetreiber: O2 DE, DB Netz
Sonstiges: GSM, max. 8 TRX

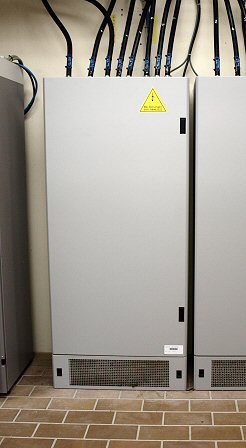

Nortel S8000
Hersteller: Nortel
Bezeichnung: S8000 indoor
Netzbetreiber: 02 DE
Sonstiges: GSM, DCS1800, max. 8 TRX pro Schrank
Nortel S8002 outdoor GSM-R
Hersteller: Nortel
Bezeichnung: S8002 Outdoor
Netzbetreiber: Bahn AG
Sonstiges: GSM / GSM-R, max. 2 TRX
Nortel iBTS 12020 outdoor
Hersteller: Nortel
Bezeichnung: 12020 (iBTS) outdoor
Netzbetreiber: O2 DE
Sonstiges: UMTS, max. 12 TRX
Nortel iBTS2 12020 outdoor
Hersteller: Nortel
Bezeichnung: 12020 (iBTS2) outdoor
Netzbetreiber: O2 DE
Sonstiges: UMTS, max. 12 TRX
Nortel iBTS S12010 indoor
Hersteller: Nortel
Bezeichnung: 12010 (iBTS) indoor
Netzbetreiber: O2 DE
Sonstiges: UMTS, max. 12 TRX

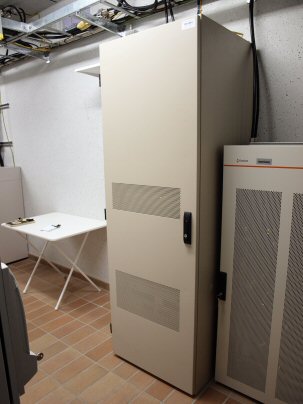

Qualcomm Flarion BTS
Hersteller: Qualcomm
Bezeichnung: Flarion BTS
Netzbetreiber: T-Mobile DE
Sonstiges: macht Flash-OFDM
Siemens BS11
Hersteller : Siemens
Bezeichnung: BS11
Netzbetreiber:
Sonstiges: GSM, max. 2 TRX
Siemens BS21
Hersteller: Siemens
Bezeichnung: BS21
Netzbetreiber: Vodafone D
Sonstiges: GSM, max. 2 TRX
Siemens BS60
Hersteller: Siemens
Bezeichnung: BS60
Netzbetreiber: Vodafone D
Sonstiges: GSM, max. 6 TRX
Siemens BS41
Hersteller: Siemens
Bezeichnung: BS41
Netzbetreiber: Vodafone D
Sonstiges: 1-4 TRX. Nur GSM (das Indoor-Modell heisst BS40)
Siemens BS241 BS41 SSC
Hersteller: Siemens
Bezeichnung: BS241 / BS41 mit SSC
Netzbetreiber: Vodafone D
Sonstiges: 1-8 TRX, nur GSM
das Indoor-Modell heisst BS240)

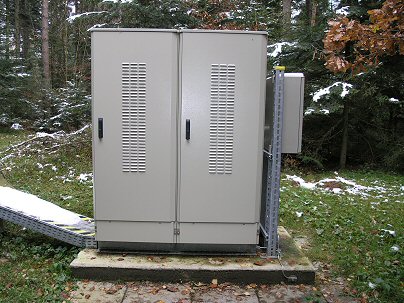

Siemens BS241 II
Hersteller: Siemens
Bezeichnung: BS241 II
Netzbetreiber: eplus D, DB Netz
Sonstiges: 1-8 TRX, nur GSM
Siemens BS240 BS40
Hersteller: Siemens
Bezeichnung: BS240
Netzbetreiber: Vodafone D
Sonstiges: 1-8 TRX. Nur GSM (das ist das Indoor-Modell zur BS41/BS241). Gibts auch als BS240XL (1-12 TRX)
Siemens BS240xs
Hersteller: Siemens
Bezeichnung: BS240xs
Netzbetreiber: eplus
Sonstiges: 1-6 TRX (?). Nur GSM
Siemens BS82 eMicro
Hersteller: Siemens
Bezeichnung: BS82 eMicro
Netzbetreiber: Eplus D
Sonstiges: 1-4 TRX. GSM
Siemens NB441
Hersteller: Siemens
Bezeichnung: NB441
Netzbetreiber: T-Mobile D, Vodafone D
Sonstiges: UMTS, das ist das Outdoor-Modell zum NB440
Siemens NB440
Hersteller: Siemens
Bezeichnung: NB440
Netzbetreiber: T-Mobile D, Vodafone D
Sonstiges: UMTS, das ist das Indoor-Modell zum NB441
Siemens NB880
Hersteller: Siemens
Bezeichnung: NB880
Netzbetreiber: T-Mobile D
Sonstiges: UMTS, das ist das Indoor-Modell zum NB881
kann bis zu 4/4/4
