Steckerbelegung SIEMENS S10

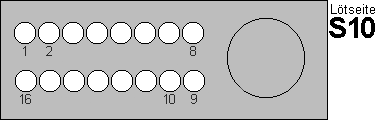

S10-Stecker Lötseite
(Bild gesehen auf die Lötseite des Steckers, so, wie er im Betrieb im Handy steckt, der große Kreis ist die Antennenbuchse.
A = AVM M2, D = Dr. Neuhaus, S = SDL-Kabel) Es ist zu beachten, daß je nach Fabrikat die Pins nach oben oder unten abgewinkelt sein können !
Pin Name Funktion Farbe sonstiges in / out
1 ULaden Stromversorgung Laden/Betrieb rot ca. 8V = in
2 UAccessory Stromversorgung für externes Zubehör   3V / 20mA
3 DATA IN Datenübertragung sw (A) rt (D) bl (S)   in
4 ANT Steuersignal ext. Antenne   Brücke nach 8, funktioniert nur zusammen mit Spannungsversorgung. Nicht beim E10.
5 GND
6 GND
7 HANDSFREE Steuersignal Freisprecheinrichtung   signalisiert dem Telefon das Vorhandensein der Freisprecheinrichtung mit HIGH-Pegel in
8 GND Signalmasse und Bezugsmasse für 1 gn (A) sw (D) Shield (S)
9 GND Signalmasse und Bezugsmasse für 1 ws/or (S)
10 EARPHONE Steuersignal Freisprecheinrichtung   Schaltet von normalem Mikro-Betrieb auf Earphone-Betrieb, wenn mit GND verbunden in
11 MICRO Audio in   Audioeingang für Freisprecheinrichtung 100mV (5mV im Earphone-Betrieb) in
12 SPEAKER Audio out   Audioausgang für Freisprecheinrichtung out
13     ws/bl (S) HIGH (47kOhm nach Pin 1) aktiviert Dauerbeleuchtung und automatische Rufannahme.
14 DATA OUT Datenübertragung gb (A) ws (D) or (S)   out
15
16 UBatt     beim E10 : Akkuabgriff
